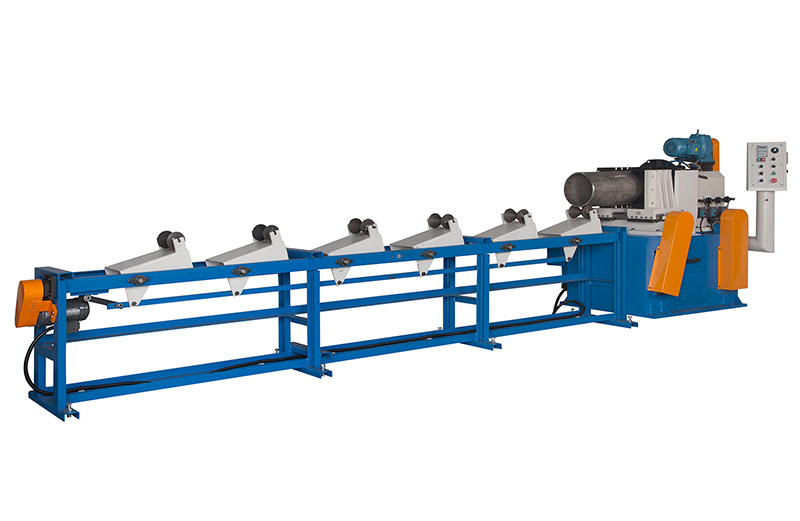

單頭倒角機 C-180-2A,C-300-1A,C-300-2A
1. 本機專對圓管及圓棒做內外修面動作,圓棒可做倒角動作。
2. 加工物件與刀盤的中心線準確。
3. 夾模與刀盤經過精密的設計,可一次均勻的完成加工物件。
4. 刀盤經特殊設計,刀片規格化,調整刀具簡易快速。
5. 人工進料,自動退退刀,速度快,適合材質鋼管、鐵管、鋁管、銅管及不鏽鋼管(塑膠管、非金屬材質及碳纖維管)。
6. 機台隨機搭配交叉夾模,可適用不同的管徑,節省更換夾具的時間及成本。
_______________________________________________________________________________________________
標準附件
1. 基本機台
2. 空壓系統
3. 電控系統
4. 標準刀頭1個
5. 刀座3個(內外修面各1)
6. 刀片3片(內外修面各1)
7. 交叉夾模1組
8. 工具包1組
9. 切削油噴霧系統
_______________________________________________________________________________________________
特殊附件
1. 特殊刀頭
2. 交叉夾模
3. 特殊刀座
4. R角刀片
5. 變頻器
詳細說明
1. 本機專對圓管及圓棒做內外修面動作,圓棒可做倒角動作。
2. 加工物件與刀盤的中心線準確。
3. 夾模與刀盤經過精密的設計,可一次均勻的完成加工物件。
4. 刀盤經特殊設計,刀片規格化,調整刀具簡易快速。
5. 人工進料,自動退退刀,速度快,適合材質鋼管、鐵管、鋁管、銅管及不鏽鋼管(塑膠管、非金屬材質及碳纖維管)。
6. 機台隨機搭配交叉夾模,可適用不同的管徑,節省更換夾具的時間及成本。
_______________________________________________________________________________________________
標準附件
1. 基本機台
2. 空壓系統
3. 電控系統
4. 標準刀頭1個
5. 刀座3個(內外修面各1)
6. 刀片3片(內外修面各1)
7. 交叉夾模1組
8. 工具包1組
9. 切削油噴霧系統
_______________________________________________________________________________________________
特殊附件
1. 特殊刀頭
2. 交叉夾模
3. 特殊刀座
4. R角刀片
5. 變頻器
規格數據
型號 | C-180-2A | C-300-1A | C-300-2A |
---|---|---|---|
主機馬達 |
A:5HP /2P B:5HP/4P C:3HP/6P |
2 HP | 2 HP |
主軸轉速 |
A:6P-575/1035 rpm B: 8P-430/775 rpm |
20-90 rpm |
20-90 rpm |
使用空氣壓力 | 6-8 kg/cm2 | 6-8 kg/cm2 | 6-8 kg/cm2 |
使用刀頭適用範圍 |
標準刀頭 16-180 mm 小刀頭10-50 mm |
38-330 mm |
38-330 mm |
管徑 | 10-180 mm | 38-330 mm | 38-330 mm |
夾具馬力 | - | 1/4 HP | 1/4 HP |
進刀馬力 | - | - | 1/4 HP |
機器尺寸(mm) | 855x747x1226mm | 1050x1400x1500mm | 1050x1040x1500mm |
機器重量(kg) | 280 kgs | 1250 kgs | 1250 kgs |
