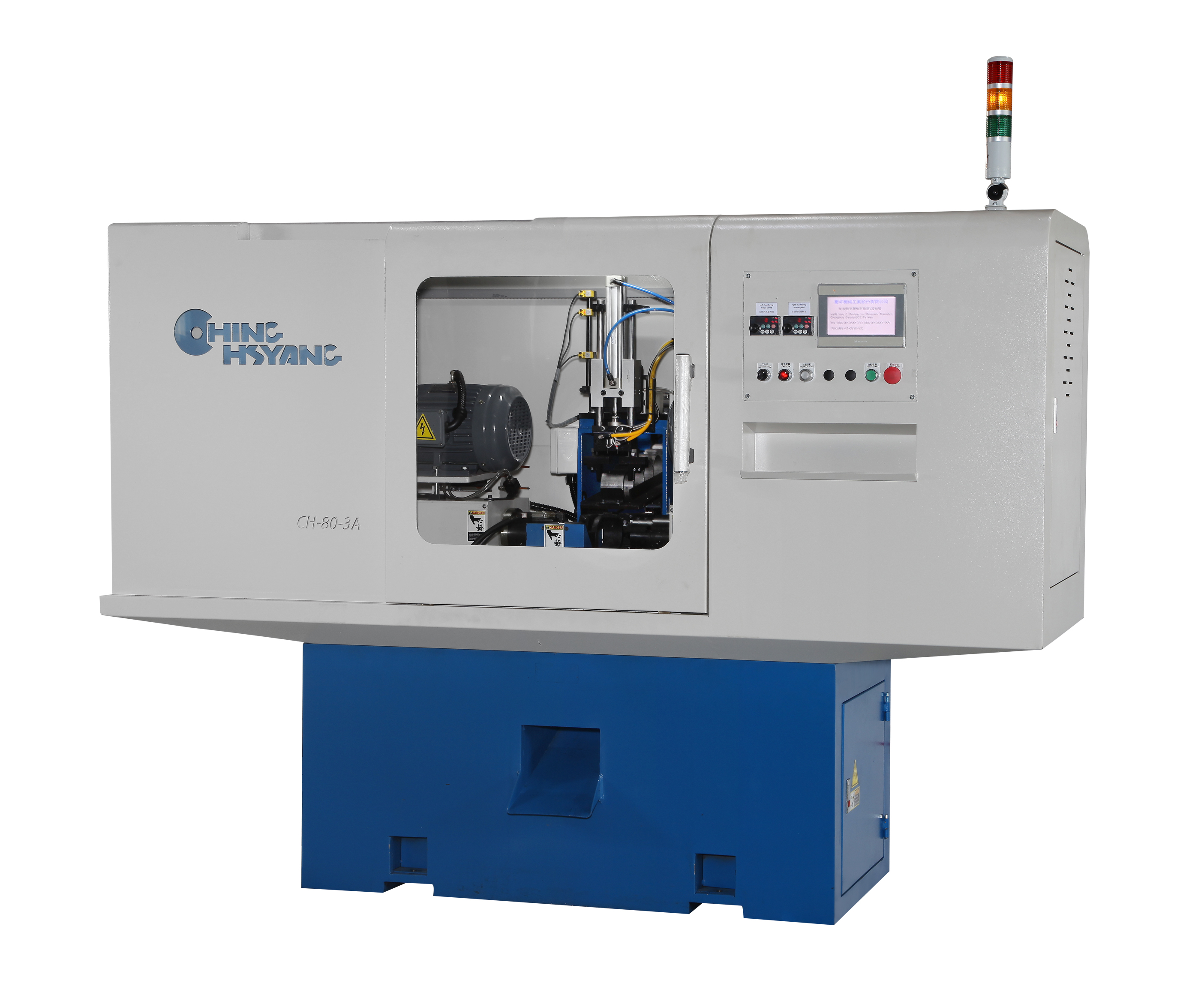

數控型雙端倒角機 CH-50-3A,NC-50-3A,CH-80-3A,NC-80-3A

CH-50-3A,NC-50-3A,CH-80-3A,NC-80-3A 數控型雙端倒角機 特點

1. 圓管可修內角、外角及修面一次完成,快速精確。

2. 刀盤使用市購刀片,更換容易快速。

3. 兩段式進刀,空行程流暢,工作行程可依切削量大小穩定調適。

4. 具手動及自動功能,方便校正調整機器。

5. 特殊自動定位裝置,可自動定位、送料、倒角,可微調長度公差。

6. 油霧潤滑冷卻系統可增加刀片壽命,不卡屑。

7. 伺服馬達進刀,進刀穩定準確。

8. 倒角長度由伺服馬達控制,長度可在螢幕上設定、修改。

9. 另有機構式長度調整機種(經濟型)

_______________________________________________________________________________________________

標準附件

1. 主機及傳動系統

2. PLC自動電控系統

3. 標準刀頭2個

4. 刀座2組(內外修面各2只)

5. 刀片2組(內外修面各2只)

6. 夾具1組

7. 工具箱1組

8. 切削油噴霧系統

_______________________________________________________________________________________________

特殊附件

1. 特殊刀頭

2. 特殊刀座

3. R角刀片

4. 變頻器

  1. 詢價
  2. 回選單
  3. 上一筆
  4. 下一筆

詳細說明

CH-50-3A,NC-50-3A,CH-80-3A,NC-80-3A 數控型雙端倒角機 特點

1. 圓管可修內角、外角及修面一次完成,快速精確。

2. 刀盤使用市購刀片,更換容易快速。

3. 兩段式進刀,空行程流暢,工作行程可依切削量大小穩定調適。

4. 具手動及自動功能,方便校正調整機器。

5. 特殊自動定位裝置,可自動定位、送料、倒角,可微調長度公差。

6. 油霧潤滑冷卻系統可增加刀片壽命,不卡屑。

7. 伺服馬達進刀,進刀穩定準確。

8. 倒角長度由伺服馬達控制,長度可在螢幕上設定、修改。

9. 另有機構式長度調整機種(經濟型)

_______________________________________________________________________________________________

標準附件

1. 主機及傳動系統

2. PLC自動電控系統

3. 標準刀頭2個

4. 刀座2組(內外修面各2只)

5. 刀片2組(內外修面各2只)

6. 夾具1組

7. 工具箱1組

8. 切削油噴霧系統

_______________________________________________________________________________________________

特殊附件

1. 特殊刀頭

2. 特殊刀座

3. R角刀片

4. 變頻器

規格數據

型號 CH-50-3A NC-50-3A CH-80-3A NC-80-3A
主機馬達 2 x 2 HP 2 x 2 HP 2 x 2 HP 2 x 2 HP
主軸轉速

A:4P-930/730 RPM

B:6P-660/550 RPM

A:4P-930/730 RPM

B:6P-660/550 RPM

A:4P-930/730 RPM

B:6P-660/550 RPM

A:4P-930/730 RPM

B:6P-660/550 RPM

管徑 8-50 mm 8-50 mm 10-80 mm 10-80 mm
加工長度 10-120 mm 10-120 mm 15-120 mm 15-120 mm
刀頭適用範圍

標準刀頭 25-50mm

特殊刀頭 8-25mm

標準刀頭 25-50mm

特殊刀頭 8-25mm

標準刀頭 16-80mm

特殊刀頭 10-16mm

標準刀頭 16-80mm

特殊刀頭 10-16mm

油壓馬力 2 HP 2 HP 2 HP 2 HP
使用空氣壓力 6-8 kg/cm2 6-8 kg/cm2 6-8 kg/cm2 6-8 kg/cm2
伺服馬達 - 1 KW x 2 - 1 KW x 2
機器尺寸 1535x1890x1936 mm 1535x1890x1936 mm 1350x1950x1620 mm 1350x1950x1620 mm
機器重量 1450 kgs 1450 kgs 1680 kgs 1680 kgs
